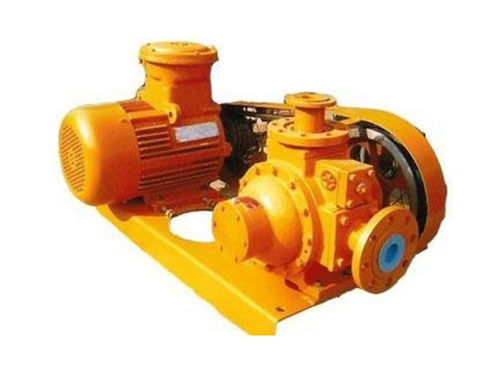

YBX丙烯泵，主要用于輸送液化石油氣、丙烯、液氨，或輸送各種性質類似的揮發(fā)性液體及石油產品。該泵為容積式葉片泵，其結構先進，定子曲面由復合曲線組成，兩端采用機械密封，各固定配合端面均采用“O”型密封圈，旋轉運動的配合部件均采用金屬相對應非金屬，具有使用安全可靠，一機多用的功能。
型號：
YBX※-5型
型號意義:
YBX丙烯泵 5-升壓范圍(進出口壓差) ※-泵的額定流量
工作原理：
本泵型式為容積式葉片泵，工作靠葉片離心滑動，流量與軸的轉速有關，定子內曲面采用國內的復合曲線制成，定子與轉子、擋板、葉片組成十個密封腔體，由于定子曲面是復合曲線，當轉子轉時，進口腔體容積逐漸增大，并形成負壓產生吸力，從而將油液吸入。當轉子旋轉一定角度后，容積截面逐漸減小，從而將油液壓出，在吸油腔與壓油腔之間有一封油塊把吸油腔與壓油腔隔開。葉片靠離心力和兩檔板結構從而與定子內曲面緊密貼合，使泵在額定狀態(tài)下正常工作。
工作性能參數(shù)
型號
轉速n
流量Q
壓差ΔP
工作壓力P
配套電機型號
功率N
入口通徑寸
出口通徑寸
溫度范圍℃
YBX8-5
860r.P.m
6.0m3/h
0.5MPa
1.8MPa
YB112M-4
4KW
2
2
-40
YBX10-5
600r.P.m
10m3/h
0.5MPa
1.8MPa
YB112M-4
4KW
2
2
-40
YBX15-5
780r.P.m
15m3/h
0.5MPa
1.8MPa
YB132S-4
5.5KW
2
2
-40
YBX25-5
600r.P.m
25m3/h
0.5MPa
1.8MPa
YB160M-4
11KW
2.5
2.5
-40
YBX35-5
780r.P.m
35m3/h
0.5MPa
1.8MPa
YB160M-4
11KW
3
3
-40
YBX50-5
600r.P.m
10m3/h
0.5MPa
1.8MPa
YB160L-4
15KW
3
3
-40
