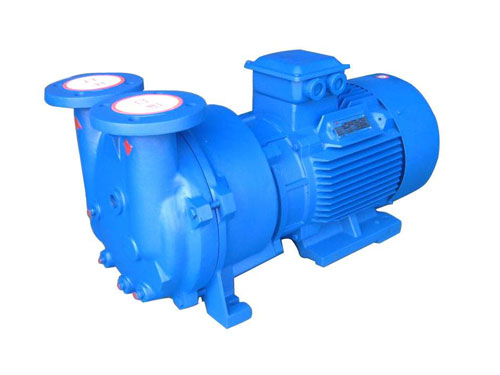

SK型懸臂式水環真空泵的用途及使用范圍：
SK懸臂式水環真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水環泵是用來抽吸空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空。吸入氣體中允許含有少量液體。
SK懸臂式水環真空泵廣泛用于機械、石油、化工、制藥、食品、陶瓷印染、冶金等行業，還特別適合作大型水泵引水用。
由于在工作過程中，氣體的壓縮是等溫的，在抽吸具有腐蝕性、易燃、易爆的氣體時，不易發生危險，所以其應用更加廣泛。
二、SK型懸臂式水環真空泵的工作原理：
SK懸臂式水環真空泵為懸臂式結構，如圖一所示、葉輪（1）偏心的裝在泵體（2）內，因此當葉輪旋轉時，水受離心力的作用，在泵壁上形成一旋轉水環（3），水環上部與輪轂相切，沿箭頭方向旋轉，在前半轉的過程中，水環內表面逐漸與輪離，因此在葉輪片間形成空間并逐漸擴大，這樣就從吸氣口吸入氣體，在后半轉的過程中，水環內表面逐漸與輪轂靠近，葉片間的空間體積逐漸減小，葉片間的氣體被壓縮而排出。
SK懸臂式水環真空泵如此，葉輪每旋轉一周，葉片間的空間積就改變一次，每個葉片間的水便活塞一樣往復一次，SK懸臂式水環真空泵就連續不斷的抽吸氣體。
由于在工作中，水會發熱，同時一部分水和氣體一塊排起，所以泵在工作中，須不斷的供給冷水，以冷卻和補充泵內消耗的水。
當SK懸臂式水環真空泵排出的氣體是廢氣時，在排氣端可接一水箱，廢氣和帶出的一部分水排入水箱后，氣體再由水箱的排氣管排出，而水就落入水箱的底部經回水管再回到泵內使用。如果水循環時間長了水便發熱，這時再從水箱供水處供給一定能量的冷水。
三、SK型懸臂式水環真空泵主要技術數據
|
型號
|
最大氣量?
M3/MIN
|
真空度450MMHG
時氣量M3/MIN
|
極限真空
MMHG
|
轉速
R.P.M
|
電機功率
KW
|
水耗量
L/MIN
|
|
SK-0.4
|
0.4
|
0.36
|
700
|
2860
|
1.5
|
4-8
|
|
SK-0.8
|
0.8
|
0.75
|
700
|
2860
|
2.2
|
5-10
|
|
SK-1.0
|
1.0
|
1.0
|
700
|
2860
|
3.0
|
6-8
|
|
SK-1.5B
|
1.5
|
1.35
|
700
|
2860
|
4.0
|
8-12
|
注：SK懸臂式水環真空泵表中列數據在下列條件下得出：
1、大氣壓力0.1013Mpa(760mmHg)
2、進水溫度15℃
3、吸入空氣溫度20℃
4、空氣相對濕度70%
5、性能允許偏差±10%
SK型懸臂式水環真空泵的結構：主要是由泵蓋、葉輪、泵體組成，泵體上部有進排氣口法蘭，軸偏心裝在泵體內，葉輪用平鍵固定于軸上，葉輪與泵蓋及圓盤間的間隙，用泵體和圓盤之間間的墊子來調整，此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。
填料裝在泵體內，密封水經泵體上的針孔流入填料中，葉輪形成水環所需的補充水經由泵體上的彎頭供給，它可與自來水或汽水分離器聯在一起，供給循環水。
在圓盤上排氣孔下面有幾行圓孔，用橡皮球閥關閉，這些孔的作用是當葉片間氣體壓力達到排氣力時，在排氣口之前就將氣體自動放出，因此減少因氣體壓力過大而消耗功率。
（1）用膠管或塑料管將水咀（見圖二中12）與自來水連接進行供水，并在此供水管路上安裝水閥調節水量。（供水量的大小對其性能有直接的影響）
（2）真空泵用來作水泵引水用時，應將吸氣口聯接在水泵的排水口與管路閥門之間。
（3）從電機端看泵為逆時針旋轉。（左邊為吸氣口，右邊為排氣）。SK-1.5B為順時針旋轉。
（4）真空泵吸氣管道不可有漏氣現象，其地基尺寸以安裝圖或以實物測量進行安裝。
（5）SK型懸臂式水環真空泵若安裝汽水分離器，可參看圖四。
七、SK型懸臂式水環真空泵的使用維護說明：
1、SK型懸臂式水環真空泵啟動前，須檢查電機旋轉方向是否與泵的旋轉方向相符。啟動真空泵后，再調節進水量的大小，然后檢查填料壓緊是否適當 （填料正常壓緊是能夠使泵中的水成滴的向外漏出），SK-1.5B應先加水再啟動真空泵，再調節進水量的大小，軸承運轉潤滑是否正常。
2、SK型懸臂式水環真空泵啟動以后，須觀察是否有振動，細聽SK型懸臂式水環真空泵內是否有雜聲，并測定填料函和軸承溫度（正常軸承溫度不得比環境溫度高出35℃，工作溫度不得高于70℃）若溫度很高，應立即停車檢查原因。
3、SK型懸臂式水環真空泵作為水泵真空引水用時，其運轉期間將水泵內的空氣全部吸出，直到SK型懸臂式水環真空泵內吸出水來以后，即開動水泵，待水泵正常工作后將真空泵停車，并將吸氣管路的閥門關閉。
4、SK型懸臂式水環真空泵停車順序
（1）關閉進氣管路上閘閥
（2）關閉供水管路上閘閥，停水后不宜立即停泵，應使泵繼續運轉1-2分鐘排出部分工作液。機械密封應先停泵再停水。
（3）關閉電動機。
（4）如果停車時間超過一天，須將泵蓋底部的螺塞打開，將泵體內水放凈。
5、SK型懸臂式水環真空泵在下列條件下使用時，應加附屬設備。
（1）被告抽除空氣或氣體中含有灰塵，須在進氣管上安裝過濾器。
（2）被抽氣體中含有大量蒸氣時，須在進氣管上安裝冷凝器。
（3）抽除帶有腐蝕性氣體時，在進入泵前須進行中和。
（4）被抽氣體的溫度超過35℃時，在進入泵前須經過冷凝裝置，以保證溫度不超過35℃。
（5）被抽氣體中含有大量液體時，須在進氣管前裝汽水分離器。
（6）SK型懸臂式水環真空泵的起動電流往往是電機額定電流幾倍，須配用起動開關。
注：①本單位SK型懸臂式水環真空泵隨技術改進等原因，不經預告可變更。
②本單位SK型懸臂式水環真空泵在保修期內不經本單位允許，不得隨意拆卸。
八、SK型懸臂式水環真空泵的起動及停車：
（1）SK型懸臂式水環真空泵起動：
經過長期停車的泵在開動以前，須用手轉動聯軸器數周，以便證實沒有卡住或損傷現象。
1．關閉進氣管上的閘閥（2）（圖11）。
2．SK型懸臂式水環真空泵如果排氣管上裝有閘閥（9）也應將其關閉。
3．向填料函和氣水分離器內注水。
4．當氣水分離器往外溢水時，開動電動機。
5．全開由氣水分離器向泵給水管路（6）上的球形閥（7）。
6．打開排氣管上的閘閥（9）。
7．打開進氣管上的閘閥（2）。
8．用球形閥（7）調整由氣水分離器向SK型懸臂式水環真空泵送水的水量，以便在所要求的技術條件下下運轉，使功率功耗小。
9．調整由進水管（5）向氣水分離器的送水量，以便用小的水量消耗，保證泵所要求的技術規范。
10.調整向填料函的送水量，以便用小的水量消耗保證填料函的密封性，真空泵在極限真空度下工作時，由于泵內產生
物理作用而產生爆炸聲，但功 率消耗量并不增大。
隨著功率消耗的提高而產生的爆炸聲，表示泵發生了毛病，此時泵應停車。
（2）SK型懸臂式水環真空泵停車，車按以順序：
1．關閉進氣管上的閘閥（2）（圖11）。
2．關閉排氣管上閘閥（9）。
3．關閉電動機。
4．停止向填料、氣水分離器內注水。
5．當氣不分離器溢水管停止向外溢水后，關閉向泵注水管路。
6．上緊球形閥。
7．如SK型懸臂式水環真空泵停車時，須擰開泵及氣水分離器上的管堵把水放凈。
九、SK型懸臂式水環真空泵的維護：
1．SK型懸臂式水環真空泵應定期的壓緊填料，如填料因磨損而不能保證所需要的密封性時，應換新填料，填料不能壓的過緊，正常壓緊的填料允許水成滴漏出，其量不得太多，應用油浸的石棉繩作填料。
2．SK型懸臂式水環真空泵經常檢查滾球軸承的工作和潤滑情況。
3．SK型懸臂式水環真空泵正常工作的滾動軸承，其溫度比周圍溫度高15℃~20℃，不允許超過55℃~60℃，正常工作的軸承每年應裝油3~4次。每年至少清洗軸承一次，并將潤滑油全部更換。
